Sondermaschinenbau

Unsere Firma ist ein zuverlässiger und kompetenter Partner im Sondermaschinenbau und der Automatisierung. Seit Jahren realisieren wir kundenspezifische Lösungen für unsere Kunden. Die jahrelange Erfahrung im Sondermaschinenbau garantiert unseren Kunden immer eine optimale und wirtschaftliche Lösung iherer Problemstellungen.

Die Bandbreite an Maschinen, die wir mit unseren Partnern realisieren, erstreckt sich von kleinen Vorrichtungen bis hin zu kompletten Fertigungslinien mit Mess- und Prüfeinrichtungen inklusive Steuerung, Visualisierung und Betriebsdatenerfassung.

In folgenden Bereichen des Sondermaschinenbau sind wir erfolgreich tätig:

  • Rundtaktautomaten
  • Transferautomaten
  • Prüfvorrichtungen
  • Teilehandling mit Linearachsen
  • Teilehandling mit Roboter
  • kundenspezifische Linearmotorlösungen
  • kundenspezifische Palettierungen



Anwendungsbeispiele:

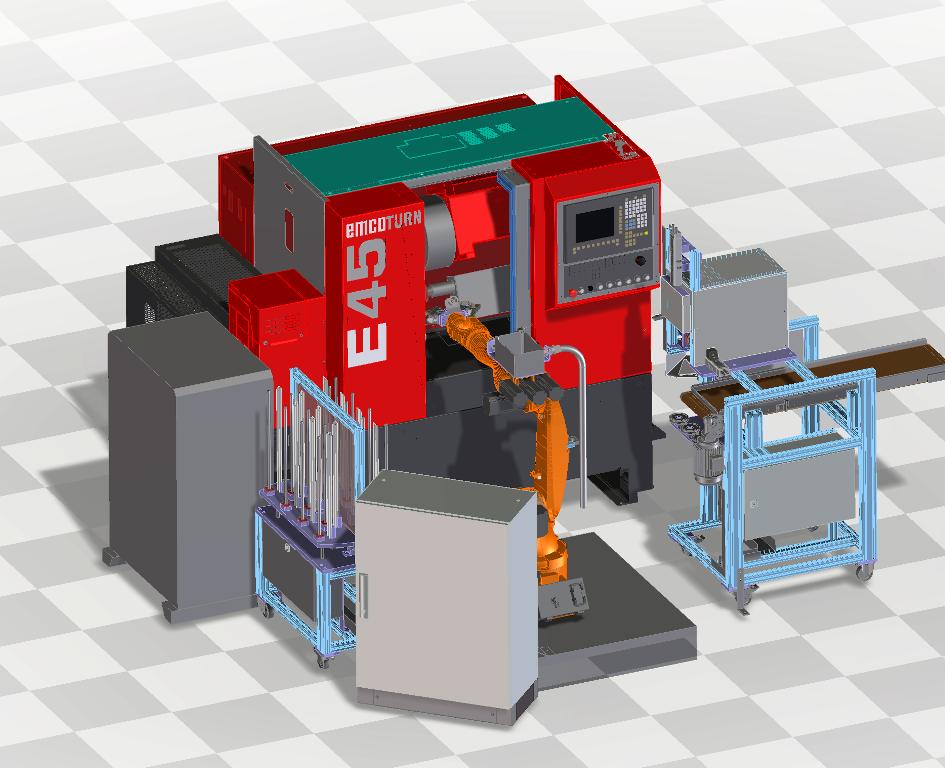

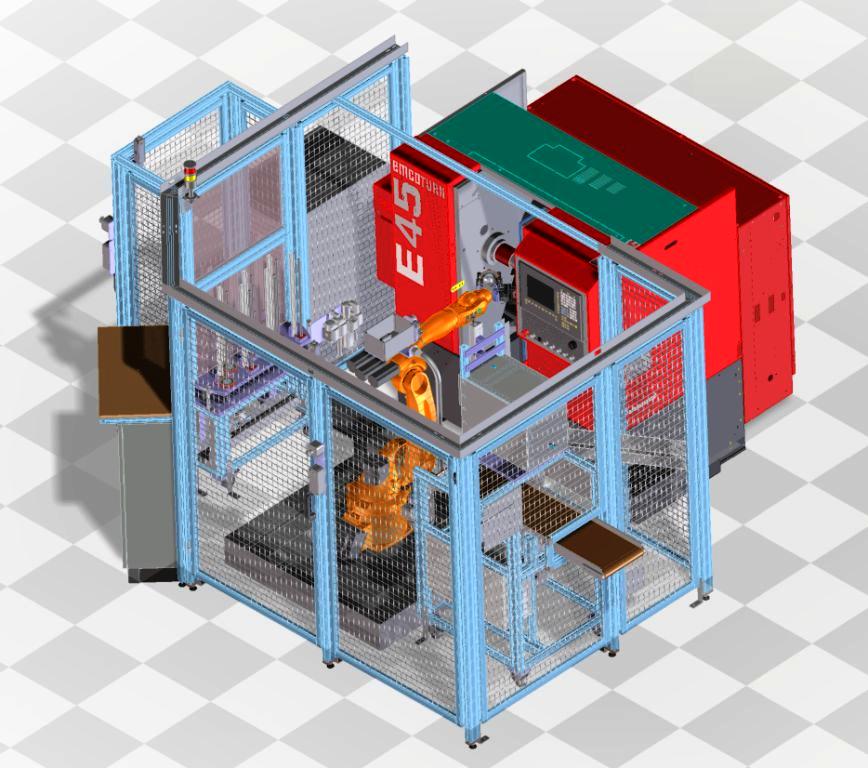

Dreh- und Prüfanlage mit Roboterhandling

Vollautomatische Bearbeitung und Prüfung von Seilrollen im Bereich Personenbeförderung mittels Flexibler Zelle und Kuka Knickarmroboter.

Ziel dieses Projekts war die Konzeption und Umsetzung einer universellen Bereitstellung und Bearbeitung von Rohteilen. Die Funktionalität der Anlage umfasst Bereitstellung Rohteile, Bearbeitung der Teile und Prüfung mittels Bildverarbeitungssystem.

vergrössern
vergrössern

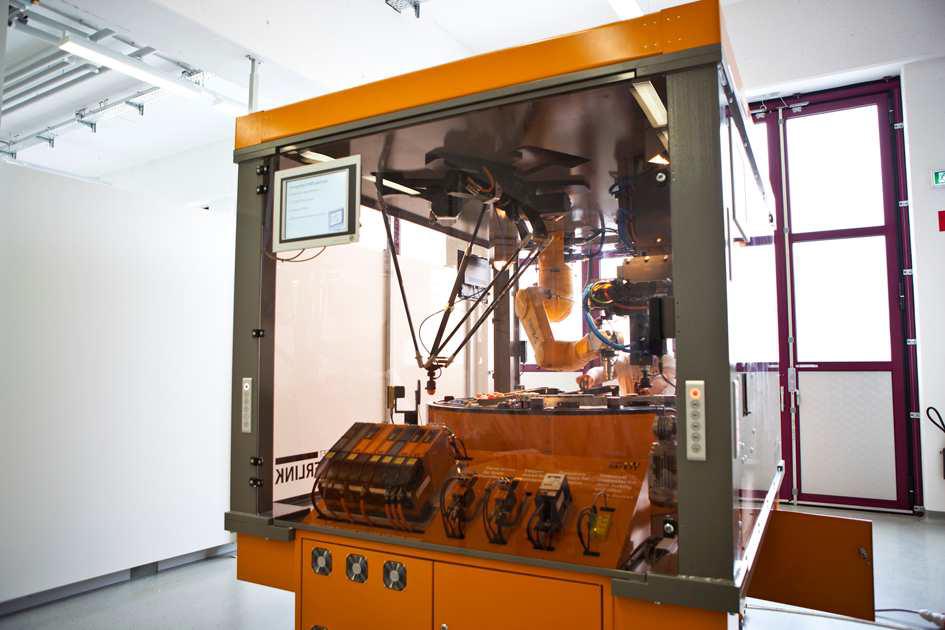

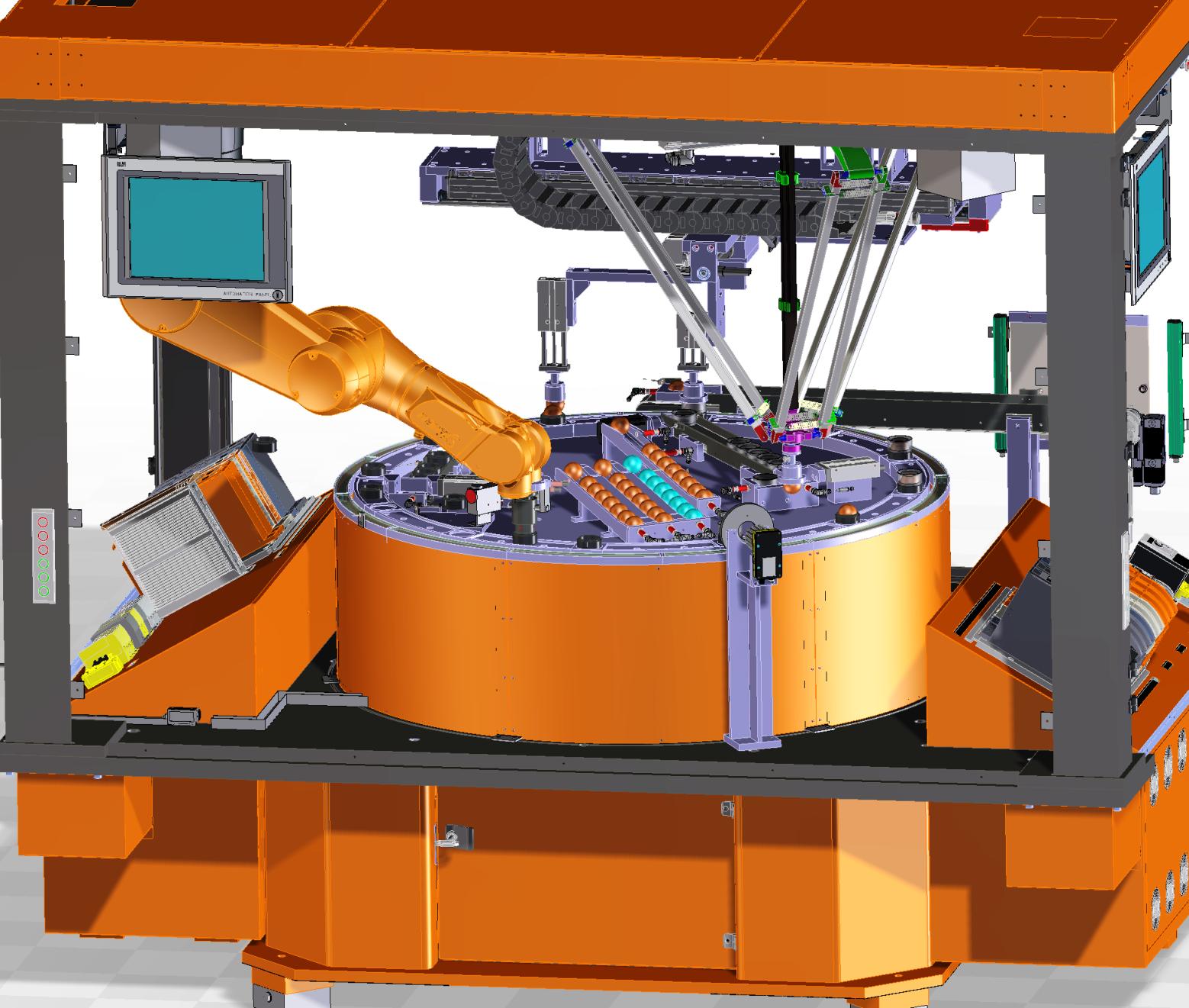

Packer Demo

Die Demoanlage zeigt die hochdynamische und präzise Synchronisation von Einzelachsen. Dabei ist es unabhängig welche Kinematik oder Motortechnoligie eingestetzt wird. In dieser Anlage kommen ein 6-Achs Roboter, ein Tripod und eine X-Y-Achse mit Schwenkarm zum Einsatz. Die X-Achse wurde als Linearmotrachse realisiert mit der der hohe Beschleunigungen erzielt werden können.

vergrössern
vergrössern
vergrössern

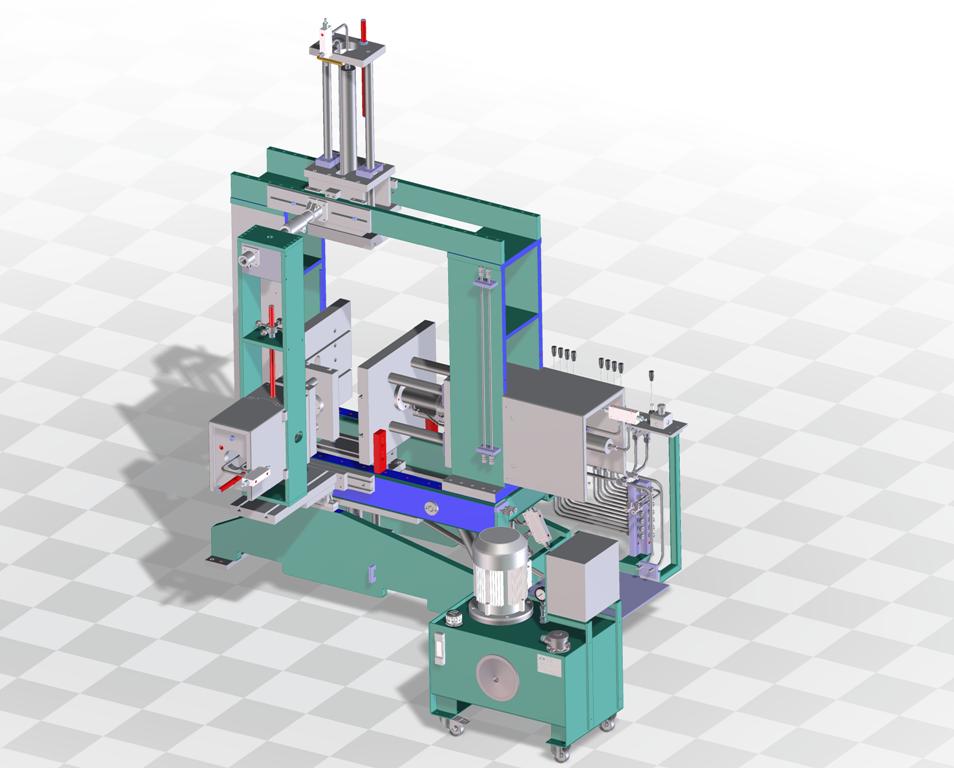

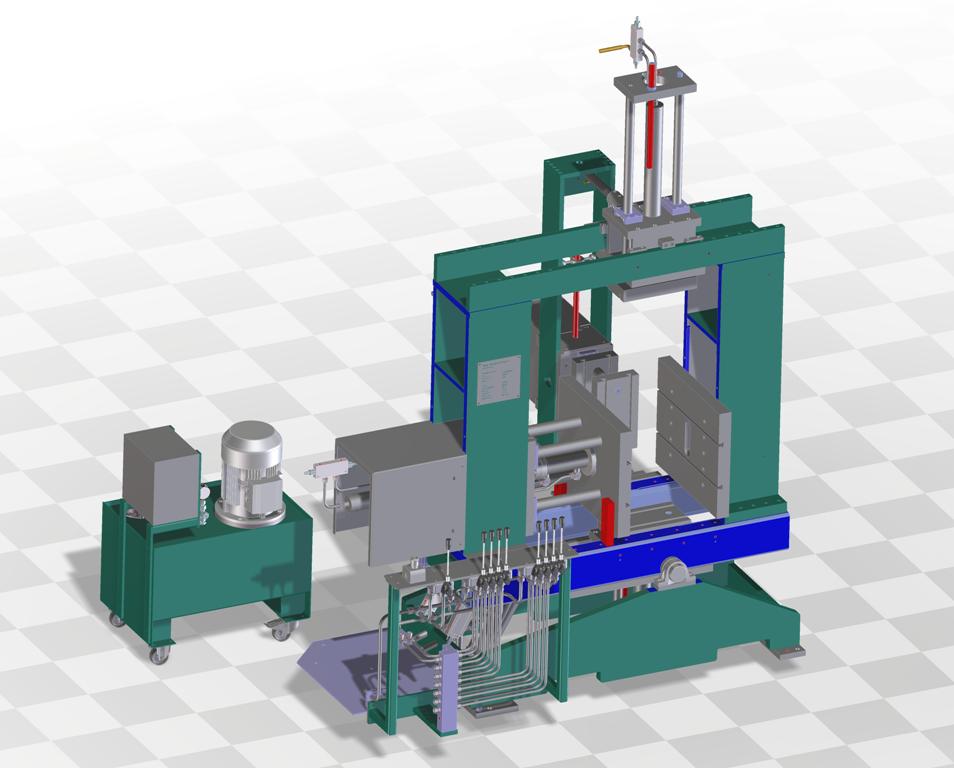

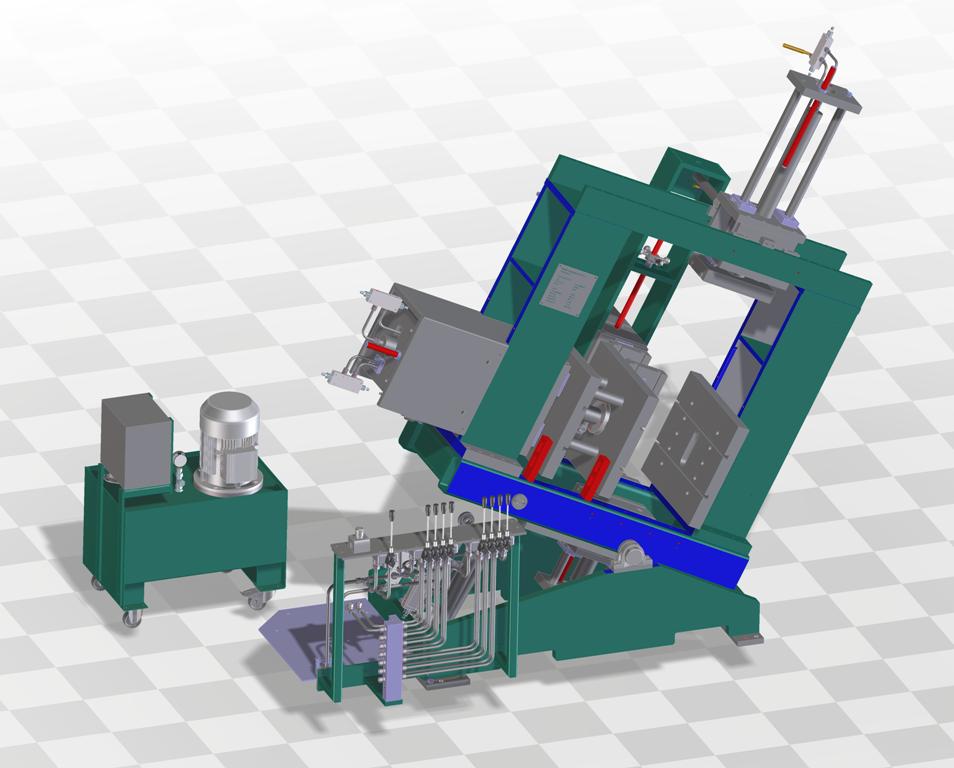

Kokillengießmaschine

Die Kokillengießmaschine ist mit einer 4-Säulen geführten Schließeinheit (Hub = 300 mm) und einem integrierten, mitfahrenden Auswerferzylinder (Hub = 100 mm) ausgerüstet. Das Spannplattenmaß beträgt 596 x 496 mm. Durch die robuste 4-Säulen geführte Bauart wird eine exakte Führung der Kokillenhälfte gewährleistet. Die Führungssäulen sind in Führungsbuchsen gelagert. Für eine schlüssige Zuhaltung der Schließeinheit sorgt ein Lasthalteventil. Die Schließeinheit wird zur Entlastung der Führungssäulen mittels zweier Stützleisten unterstützt.

  • schwenkbar
  • Schließkraft 37 kN
  • Rückzugskraft 27,75 kN
  • Kernzüge oben, unten und seitlich
  • Hydraulikaggregat separat und fahrbar
  • Handsteuerung
vergrössern
vergrössern
vergrössern

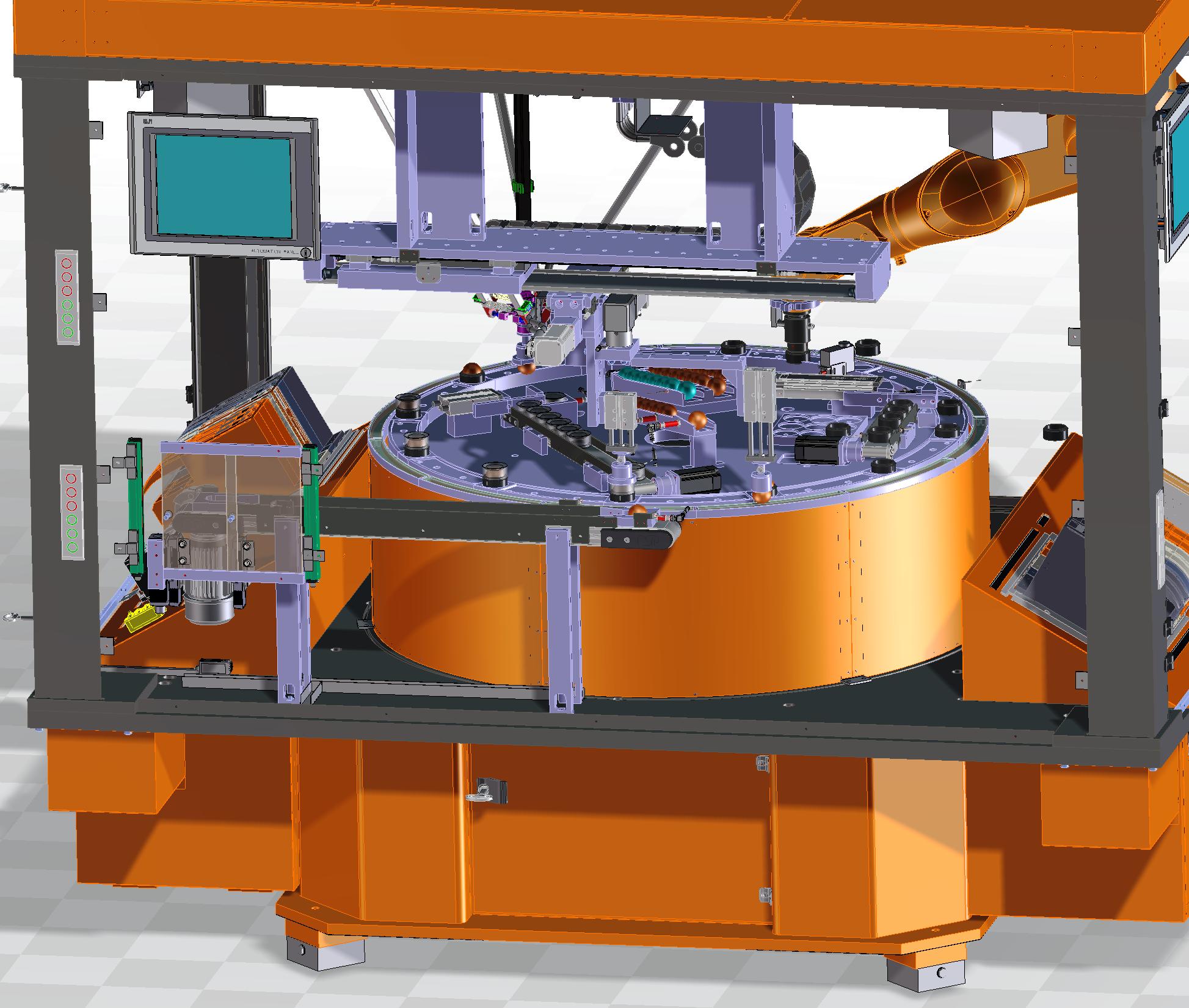

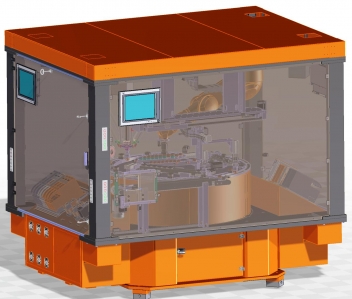

Prüfanlage für kunststoffumspritzte Platinen

Rundtaktautomat, Roboterhandling und Prüfung:

  • Eingabe und Ausgabe der Platine durch Roboterhandling
  • Trennschnitt der Verbindungsstellen zwischen den Leiterbahnen
  • Hochspannungsprüfung zwischen den Leiterbahnen
  • Positionskontrolle der Lötpins
  • Gut- Schlechtteilmarkierung
  • Überprüfung der Anlage durch Dummys

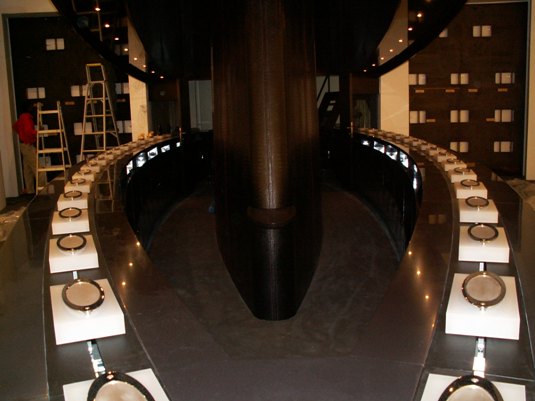

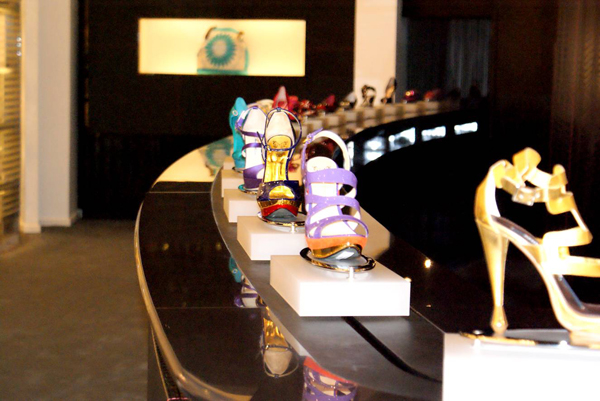

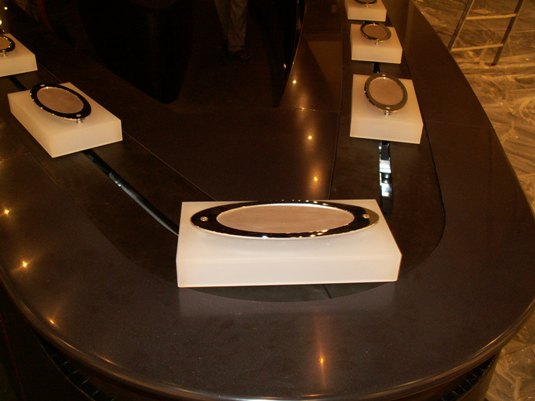

Shoe Travelator

Realisierung eines Shoe Travelators zum Transport von Schuhen in einem Showroom.Unsere Aufgabe war es das Lineartransfersystem zu entwickeln, dass mit einer sehr kleinen konstanten Geschwindigkeit betrieben wird.

vergrössern
vergrössern
vergrössern


Linearmotorachse

Unsere Linearmotorachsen werden mit Hiwin Linearmotoren ausgestattet.

Dauerkräfte:

100 N bis 3000 N (baugrößenabhängig)

Längenmesssystem:

Als Bauformen stehen nicht geführte, berührungslose – oder geführte, gekapselte Systeme zur Verfügung. Referenzmarken sind bereits im Maßband integriert und können einzeln, mehrfach oder auch abstandskodiert ausgeführt sein.

Das ausgesprochen große Einsatzgebiet dieser AMOSIN Längenmesssysteme reicht von präzisen Mess- und Prüfaufgaben, über hochdynamische Linearmotoranwendungen bis hin zu rauesten Anwendungen in Werkzeugmaschinen, in denen Präzision und Robustheit gleichermaßen gefordert sind.
